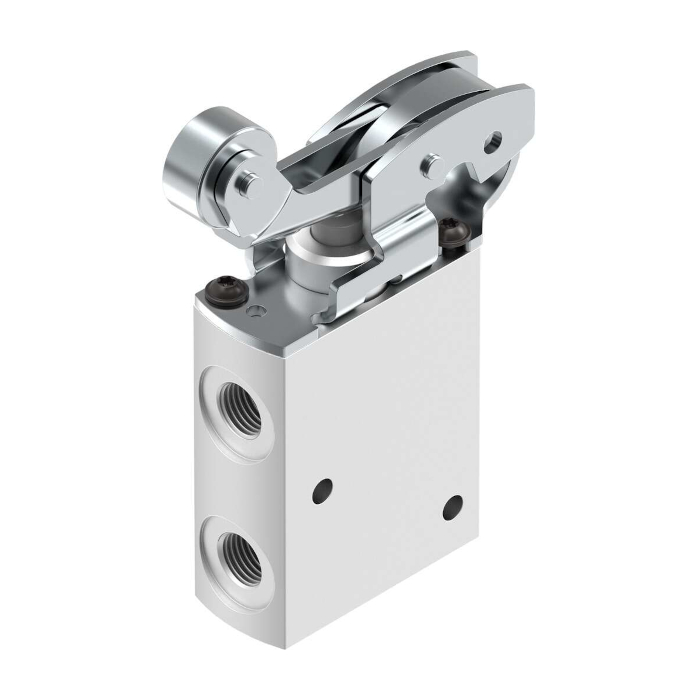

Válvula De Rolete VMEF-RT-M32-M-G18

Válvula De Rolete VMEF-RT-M32-M-G18

PDF – Ficha técnica do produto

Função de válvula

3/2 vias monoestável

Tipo de acionamento

Mecânico

Largura

20 mm

Vazão nominal padrão

750 l/min

Conexão de trabalho pneumática

G1/8

Pressão operacional

-0.095 MPa … 1 MPa

Pressão operacional

-0.95 bar … 10 bar

Estrutura

Rolete

Assento axial

Tipo de retorno

Mola mecânica

Limite máx. curso (rígido)

6.3 mm

Diâmetro nominal

5.6 mm

Indicação de aplicação

Risco de entalar

Tipo de vedação

mole

Posição de instalação

Indiferente

Tipo de comando

Direto

Sentido da vazão

Reversível

Símbolo

00991353

Cobertura

Sobreposição zero

Velocidade de acionamento máx. no acionamento lateral

1.4 m/s

Frequência máx. de comutação

3 Hz

Ângulo do came

30 deg

Proteção contra explosão

Zona 1 (ATEX)

Zona 2 (ATEX)

Zona 21 (ATEX)

Zona 22 (ATEX)

Meio de operação

Ar comprimido de acordo com ISO 8573-1:2010 [7:-:-]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Classe de resistência à corrosão KBK

1 – baixa resistência à corrosão

Conformidade LABS

VDMA24364-B1/B2-L

Temperatura do meio

-10 °C … 60 °C

Temperatura ambiente

-10 °C … 60 °C

Observação em relação à temperatura ambiente

Influência do calor sobre o desgaste

Força de ativação

35.2 N

Peso do produto

209 g

Tipo de fixação

com orifício de passagem

Conexão pneumática 1

G1/8

Conexão pneumática 2

G1/8

Conexão pneumática 3

G1/8

Indicação sobre os materiais

Conformidade RoHS

Material do acessório de acionamento

Aço galvanizado

Material vedações

NBR

Material corpo

Liga de alumínio forjado anodizado
