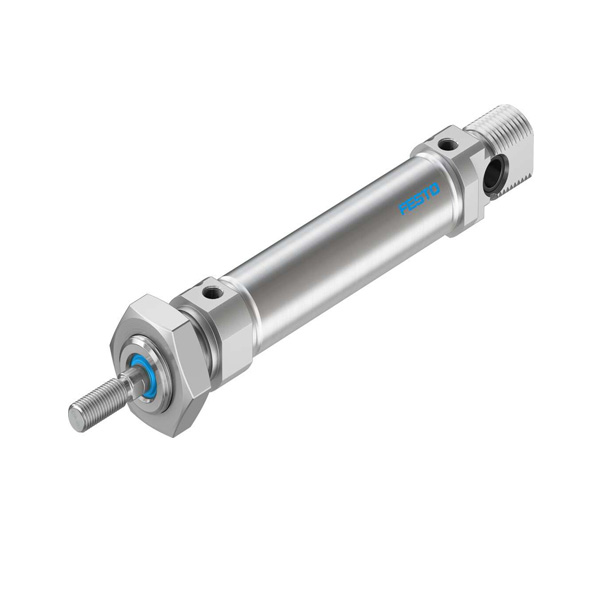

Cilindro normalizado DSNU-16-35-PPV-A
R$ 549,37
1908270
1 em estoque (pode ser encomendado)
Simulação de frete
Descrição
Cilindro normalizado DSNU-16-35-PPV-A
PDF – Ficha técnica do produto
- Curso
- 35 mm
- Diâmetro do êmbolo
- 16 mm
- Terminação da haste
- M6
- Amortecimento
- Amortecimento pneumático, ajustável em ambas as extremidades
- Posição de instalação
- Indiferente
- Norma correspondente
- CETOP RP 52 P
ISO 6432
- Rosca da haste
- Rosca macho
- Estrutura
- Pistão
Biela
Tambor do cilindro
- Detecção de posição
- para o sensor de proximidade
- Símbolo
- 00991235
- Variantes
- haste simples
- Pressão operacional
- 0,1 MPa …
1 MPa
- Pressão operacional
- 1 bar …
10 bar
- Funcionamento
- de dupla ação
- Meio de operação
- Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
- Observação sobre o meio de operação/controle
- Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
- Classe de resistência à corrosão KBK
- 2 – resistência moderada à corrosão
- Em conformidade com LABS
- VDMA24364-B1/B2-L
- Temperatura ambiente
- -20 °C …
80 °C
- Força de impacto nas posições finais
- 0,15 J
- Curso de amortecimento
- 12 mm
- Força teórica a 6 bar, retorno
- 103,7 N
- Força teórica a 6 bar, avanço
- 120,6 N
- Cargas móveis com curso de 0 mm
- 23 g
- Suplemento de massa movida por curso de 10 mm
- 2 g
- Peso básico com curso de 0 mm
- 89,9 g
- Suplemento de peso por curso de 10 mm
- 4,6 g
- Tipo de fixação
- Com acessórios
- Conexão pneumática
- M5
- Indicação sobre os materiais
- Conformidade RoHS
- Material da tampa
- Liga de alumínio
incolor, anodizado
- Material vedações
- NBR
TPE-U(PU)
- Material da haste
- Aço inoxidável de alta liga
- Material da camisa do atuador
- aço inoxidável de alta liga
Informação adicional
| Peso | 102292 g |
|---|---|
| Dimensões | 20 × 7 × 4 cm |
| Salvo venda Prévia |
"Item com prazo salvo venda prévia" |
