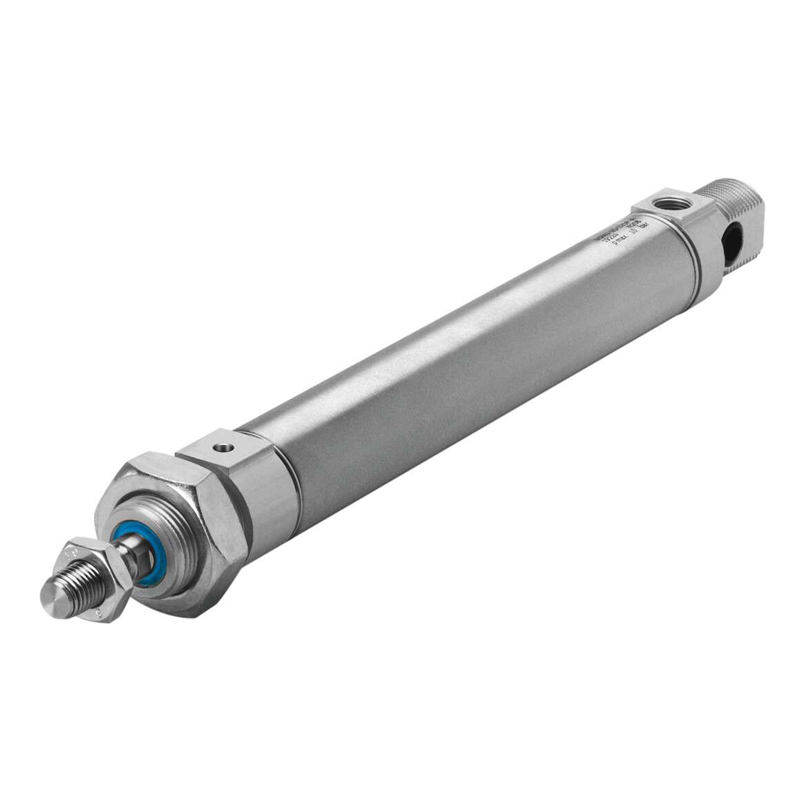

Cilindro normalizado ESNU-12-10-P-A
R$ 543,56
19260
Disponível por encomenda
Simulação de frete
Cilindro normalizado ESNU-12-10-P-A
PDF – Ficha técnica do produto
- Curso
-
10 mm
- Diâmetro do êmbolo
-
12 mm
- Terminação da haste
-
M6
- Amortecimento
-
anéis/placas de amortecimento elásticos em ambos os lados
- Posição de instalação
-
Indiferente
- Norma correspondente
-
CETOP RP 52 P
ISO 6432
- Rosca da haste
-
Rosca macho
- Estrutura
-
Pistão
Biela
Tambor do cilindro
- Detecção de posição
-
para o sensor de proximidade
- Símbolo
-
00991729
- Variantes
-
haste simples
- Pressão operacional
-
0,15 MPa …
1 MPa
- Pressão operacional
-
1,5 bar …
10 bar
- Funcionamento
-
simples ação
avanço por mola
- Meio de operação
-
Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
- Observação sobre o meio de operação/controle
-
Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
- Classe de resistência à corrosão KBK
-
2 – resistência moderada à corrosão
- Em conformidade com LABS
-
VDMA24364-B1/B2-L
- Temperatura ambiente
-
-20 °C …
80 °C
- Força de impacto nas posições finais
-
0,07 J
- Força teórica a 6 bar, avanço
-
61 N
- Cargas móveis com curso de 0 mm
-
18,5 g
- Suplemento de massa movida por curso de 10 mm
-
2 g
- Peso básico com curso de 0 mm
-
75 g
- Suplemento de peso por curso de 10 mm
-
4 g
- Tipo de fixação
-
Com acessórios
- Conexão pneumática
-
M5
- Indicação sobre os materiais
-
Conformidade RoHS
- Material da tampa
-
Liga de alumínio
incolor, anodizado
- Material vedações
-
NBR
TPE-U(PU)
- Material da haste
-
Aço inoxidável de alta liga
- Material da camisa do atuador
-
aço inoxidável de alta liga
| Peso | 75 g |
|---|---|
| Dimensões | 24 × 16 × 4 cm |
