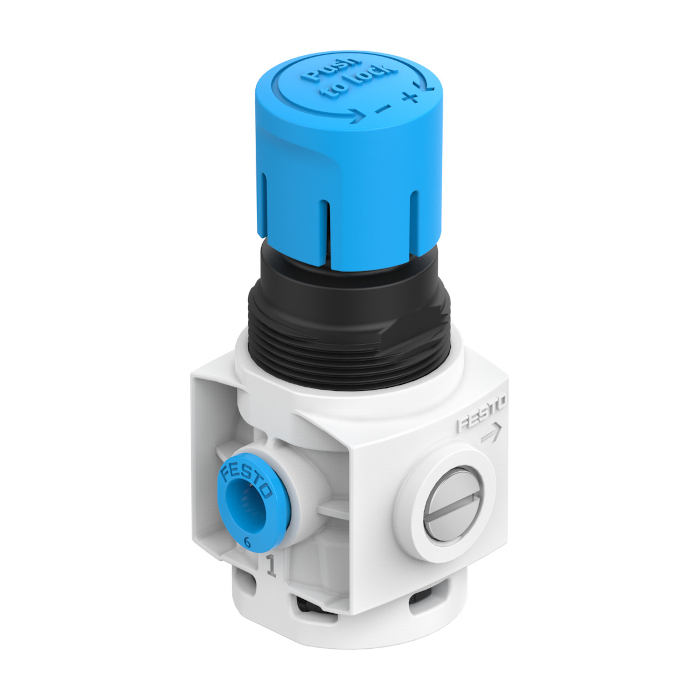

Válvula Reguladora De Pressão MS2-LR-QS6-D6-A8-B

Válvula Reguladora De Pressão MS2-LR-QS6-D6-A8-B

PDF – Ficha técnica do produto

Tamanho

2

Série

MS

Segurança de ativação

Manopla com retentor

Posição de instalação

Indiferente

Estrutura

Regulador do diafragma diretamente acionado

Função reguladora

Pressão de saída constante

Com escape secundário

Com comportamento de corrente reversa

Símbolo

00991559

Indicador óptico por pressão

Preparado para G1/8

Pressão operacional

0.1 MPa … 0.8 MPa

Pressão operacional

1 bar … 8 bar

Faixa de regulagem de pressão

0.5 bar … 7 bar

Máx. histerese de pressão

0.025 MPa

Máx. histerese de pressão

0.25 bar

Máx. histerese de pressão

3.625 psi

Vazão nominal padrão

350 l/min

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Gases inertes

Classe de resistência à corrosão KBK

1 – baixa resistência à corrosão

Conformidade LABS

VDMA24364-B1/B2-L

Temperatura de armazenamento

-5 °C … 50 °C

Temperatura do meio

-5 °C … 50 °C

Temperatura ambiente

-5 °C … 50 °C

Peso do produto

28.3 g

Tipo de fixação

Montagem em painel frontal

Válvulas reguladoras de fluxo inline

Com acessórios

alternativo:

Conexão pneumática 1

QS-6

Conexão pneumática 2

QS-6

Indicação sobre os materiais

Conformidade RoHS

Material da tampa inferior

PA

Material vedações

NBR

Material manopla

POM

Material da mola

Aço de alta liga

Material corpo

Reforçado com PA

Material da membrana

NBR

Material do came da válvula

Liga de alumínio

NBR
