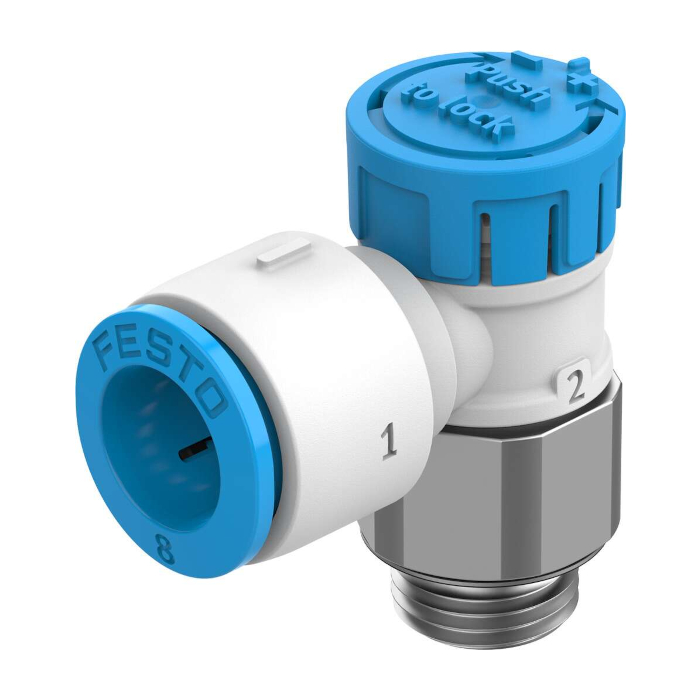

Válvula Reguladora De Fluxo Unidirecional VFOE-LS-T-R18-Q8

Válvula Reguladora De Fluxo Unidirecional VFOE-LS-T-R18-Q8

PDF – Ficha técnica do produto

Função de válvula

Válvula reguladora de vazão unidirecional de alimentação

Conexão pneumática 1

QS-8

Conexão pneumática 2

R1/8

Tipo de acionamento

Manual

Elemento de ajuste

Botão rotativo com retenção

Tipo de fixação

Parafusável

Fluxo nominal normal na direção da regulagem

170 l/min

Fluxo nominal padrão na direção de retorno

130 l/min … 200 l/min

Temperatura ambiente

-10 °C … 60 °C

Material corpo

PBT

Posição de instalação

Indiferente

Símbolo

00991453

Largura de chave

13 mm

Girabilidade

360 graus/nenhuma capacidade de giro contínua permitida

Pressão operacional por toda a faixa de temperatura

0.02 MPa … 1 MPa

Pressão operacional por toda a faixa de temperatura

0.2 bar … 10 bar

Pressão operacional por toda a faixa de temperatura

2.9 psi … 145 psi

Fluxo normal na direção da regulagem 6 -> 0 bar

270 l/min

Fluxo normal na direção de retorno 6 -> 0 bar

320 l/min … 390 l/min

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Conformidade LABS

VDMA24364-Zona III

Temperatura do meio

-10 °C … 60 °C

Peso do produto

9.5 g

Indicação sobre os materiais

Conformidade RoHS

Material da tampa

PBT

Material das vedações dinâmicas

HNBR

Material do pino roscado

Aço, galvanizado

Material do anel de desengate

PBT

Material das vedações estáticas

NBR
