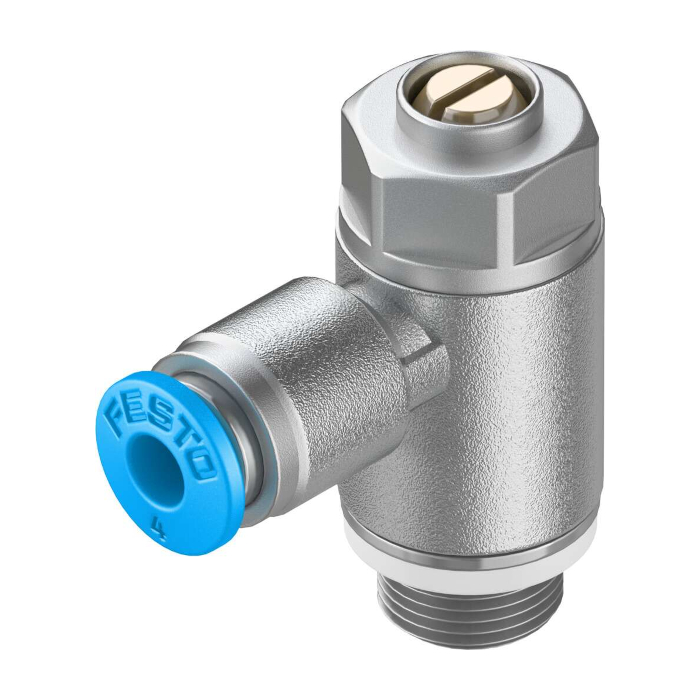

Válvula Reguladora De Fluxo Unidirecional GRLZ-1/8-QS-4-D

Válvula Reguladora De Fluxo Unidirecional GRLZ-1/8-QS-4-D

PDF – Ficha técnica do produto

Função de válvula

Válvula reguladora de vazão unidirecional de alimentação

Conexão pneumática 1

QS-4

Conexão pneumática 2

G1/8

Elemento de ajuste

Parafuso com ranhura

Tipo de fixação

Parafusável

Fluxo nominal normal na direção da regulagem

160 l/min

Fluxo nominal padrão na direção de retorno

120 l/min … 190 l/min

Temperatura ambiente

-10 °C … 60 °C

Classificação marítima

ver certificado

Posição de instalação

Indiferente

Símbolo

00991453

Pressão operacional por toda a faixa de temperatura

0.2 bar … 10 bar

Fluxo normal na direção da regulagem 6 -> 0 bar

300 l/min

Fluxo normal na direção de retorno 6 -> 0 bar

260 l/min … 290 l/min

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Temperatura do meio

-10 °C … 60 °C

Torque de aperto nominal

3 Nm

Tolerância a torque de aperto nominal

± 10%

Peso do produto

22 g

Material do munhão aparafusado

Liga de alumínio

Indicação sobre os materiais

Conformidade RoHS

Material vedações

NBR

Material do anel de desengate

POM

Material do parafuso de ajuste

Latão

Material de conexão orientável

Zinco fundido cromado
