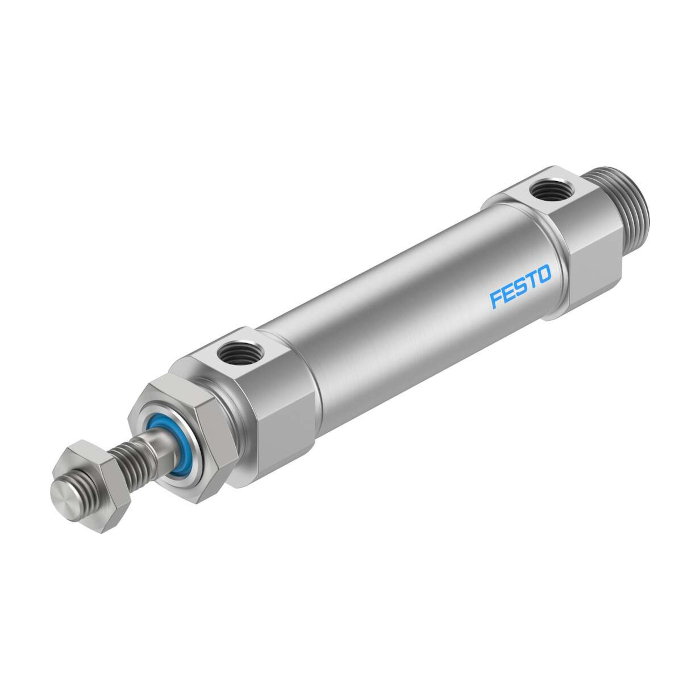

Cilindro Redondo DSNU-S-25-125-PPS-A

Cilindro Redondo DSNU-S-25-125-PPS-A

PDF – Ficha técnica do produto

Curso

125 mm

Diâmetro do êmbolo

25 mm

Terminação da haste

M10x1,25

Amortecimento

amortecimento de posição final pneumático autoajustável

Posição de instalação

Indiferente

Estrutura

Pistão

Biela

Tambor do cilindro

Detecção de posição

para o sensor de proximidade

Símbolo

00991217

Pressão operacional

0.06 MPa … 1 MPa

Pressão operacional

0.6 bar … 10 bar

Funcionamento

de dupla ação

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Classe de resistência à corrosão KBK

2 – resistência moderada à corrosão

Conformidade LABS

VDMA24364-B2-L

Categoria para sala limpa

Classe 6, conforme ISO 14644-1

Temperatura ambiente

-20 °C … 80 °C

Curso de amortecimento

17 mm

Força teórica a 6 bar, retorno

247.4 N

Força teórica a 6 bar, avanço

294.5 N

Cargas móveis com curso de 0 mm

71 g

Suplemento de massa movida por curso de 10 mm

6 g

Peso básico com curso de 0 mm

238 g

Suplemento de peso por curso de 10 mm

11 g

Tipo de fixação

Com acessórios

Conexão pneumática

G1/8

Indicação sobre os materiais

Conformidade RoHS

Material da tampa

Liga de alumínio anodizado forjada

Material vedações

TPE-U(PU)

Material da haste

Aço inoxidável de alta liga

Material da camisa do atuador

aço inoxidável de alta liga
