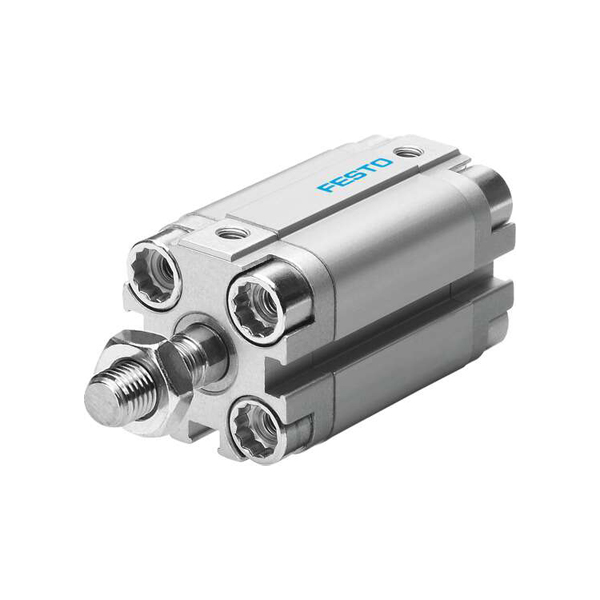

Cilindro compacto ADVU-20-25-A-P-A
R$ 1.719,94
156604
Fora de estoque
Descrição
Cilindro compacto ADVU-20-25-A-P-A
PDF – Ficha técnica do produto
- Curso
- 25 mm
- Diâmetro do êmbolo
- 20 mm
- Amortecimento
- anéis/placas de amortecimento elásticos em ambos os lados
- Posição de instalação
- Indiferente
- Funcionamento
- de dupla ação
- Rosca da haste
- Rosca macho
- Estrutura
- Pistão
Biela
- Detecção de posição
- para o sensor de proximidade
- Símbolo
- 00991217
- Variantes
- haste simples
- Pressão operacional
- 0,1 MPa …
1 MPa
- Pressão operacional
- 1 bar …
10 bar
- Pressão operacional
- 14,5 psi …
145 psi
- Meio de operação
- Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
- Observação sobre o meio de operação/controle
- Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
- Classe de resistência à corrosão KBK
- 2 – resistência moderada à corrosão
- Em conformidade com LABS
- VDMA24364-B1/B2-L
- Temperatura ambiente
- -20 °C …
80 °C
- Força de impacto nas posições finais
- 0,14 J
- Força teórica a 6 bar, retorno
- 141 N
- Força teórica a 6 bar, avanço
- 188 N
- Cargas móveis com curso de 0 mm
- 20 g
- Suplemento de massa movida por curso de 10 mm
- 6 g
- Peso básico com curso de 0 mm
- 149 g
- Suplemento de peso por curso de 10 mm
- 23 g
- Tipo de fixação
- alternativo:
com orifício de passagem
Com acessórios
- Conexão pneumática
- M5
- Material do parafuso de ligação
- Aço galvanizado
- Material da tampa
- Liga de alumínio
- Material das vedações dinâmicas
- NBR
TPE-U(PU)
- Material da haste
- Aço inoxidável de alta liga
- Material da camisa do atuador
- Liga de alumínio
Informação adicional
| Peso | 229 g |
|---|---|
| Dimensões | 9 × 4 × 4 cm |
