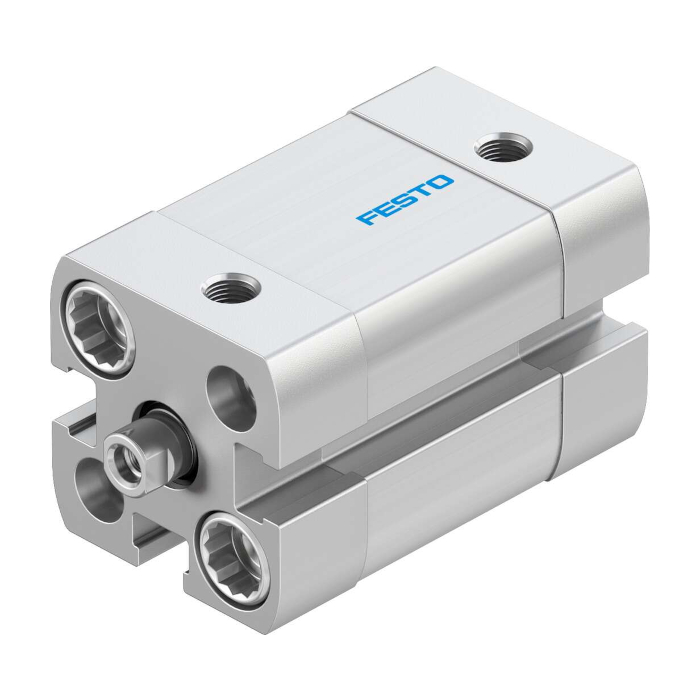

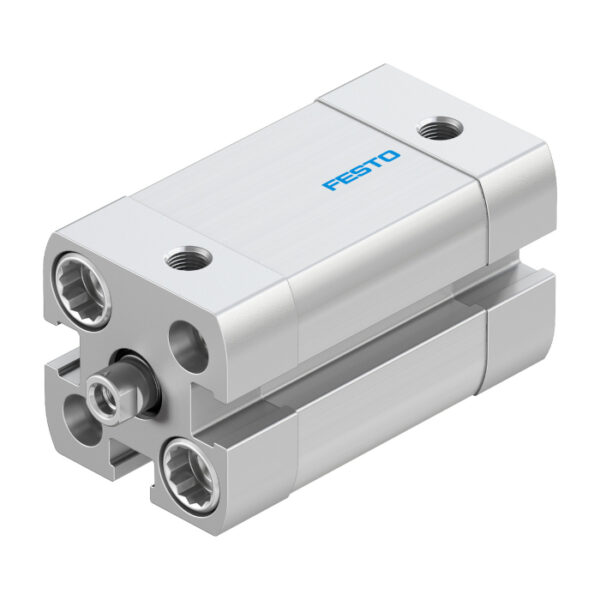

Cilindro Compacto ADN-12-10-I-P-A

Cilindro Compacto ADN-12-10-I-P-A

PDF – Ficha técnica do produto

Curso

10 mm

Diâmetro do êmbolo

12 mm

Terminação da haste

M3

Amortecimento

anéis/placas de amortecimento elásticos em ambos os lados

Posição de instalação

Indiferente

Norma correspondente

ISO 21287

Rosca da haste

Rosca fêmea

Detecção de posição

para o sensor de proximidade

Símbolo

00991217

Variantes

haste simples

Pressão operacional

0.1 MPa … 1 MPa

Pressão operacional

1 bar … 10 bar

Funcionamento

de dupla ação

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Classe de resistência à corrosão KBK

2 – resistência moderada à corrosão

Conformidade LABS

VDMA24364-B1/B2-L

Temperatura ambiente

-20 °C … 80 °C

Força de impacto nas posições finais

0.07 J

Força teórica a 6 bar, retorno

51 N

Força teórica a 6 bar, avanço

68 N

Cargas móveis com curso de 0 mm

9 g

Suplemento de massa movida por curso de 10 mm

2 g

Peso básico com curso de 0 mm

77 g

Suplemento de peso por curso de 10 mm

12 g

Tipo de fixação

com orifício de passagem

Com rosca fêmea

Com acessórios

alternativo:

Conexão pneumática

M5

Indicação sobre os materiais

Conformidade RoHS

Material da tampa

Alumínio Anodizado

Material vedações

TPE-U(PUR)

Material da haste

aço de alta liga

Material da camisa do atuador

Liga de alumínio Anodizado
