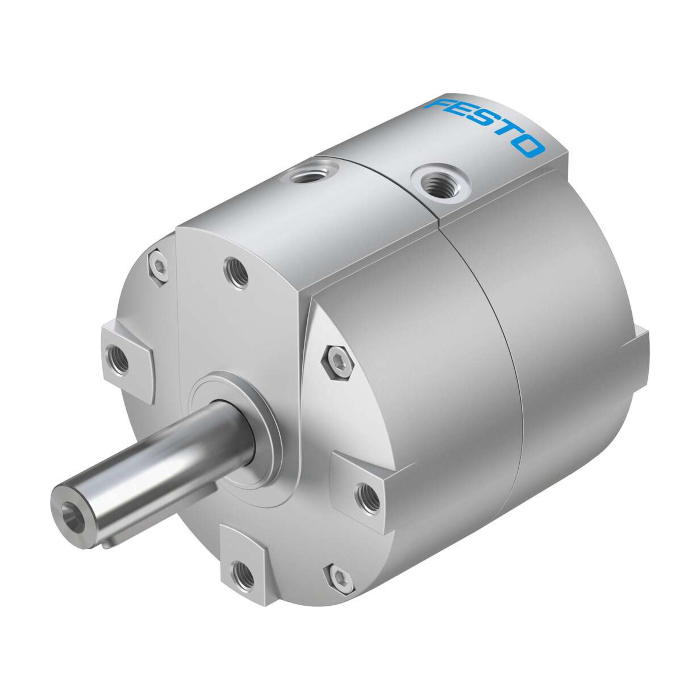

Atuador Semi-Rotativo DRVS-40-270-P

Atuador Semi-Rotativo DRVS-40-270-P

PDF – Ficha técnica do produto

Tamanho

40

Ângulo de amortecimento

0.5 deg

Ângulo de rotação

0 deg … 270 deg

Amortecimento

anéis/placas de amortecimento elásticos em ambos os lados

Posição de instalação

Indiferente

Funcionamento

de dupla ação

Estrutura

Palheta giratória

Detecção de posição

para o sensor de proximidade

Símbolo

00991265

Variantes

Eixo com chaveta

Pressão operacional

0.2 MPa … 0.8 MPa

Pressão operacional

2 bar … 8 bar

Frequência de giro máx. a 6 bar

2 Hz

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Classe de resistência à corrosão KBK

1 – baixa resistência à corrosão

Conformidade LABS

VDMA24364-B2-L

Adequação para a produção de baterias de íon de lítio

Metais com mais de 1% de cobre, zinco ou níquel como o componente principal não são utilizados. As exceções são o níquel em aços, superfícies quimicamente niqueladas, placas de circuito impresso, linhas, conectores elétricos e bobinas

Categoria para sala limpa

Classe 6, conforme ISO 14644-1

Temperatura ambiente

0 °C … 60 °C

Força axial máx.

120 N

Força radial máxima

350 N

Torque teórico a 6 bar

20 Nm

Momento de inércia permitido

0.035 kgm²

Peso do produto

1470 g

Tipo de fixação

Com rosca fêmea

Conexão pneumática

G1/8

Indicação sobre os materiais

Conformidade RoHS

Material do eixo do acionamento

Aço niquelado

Material vedações

TPE-U(PU)

Material corpo

Alumínio em fundição injetada, envernizado
