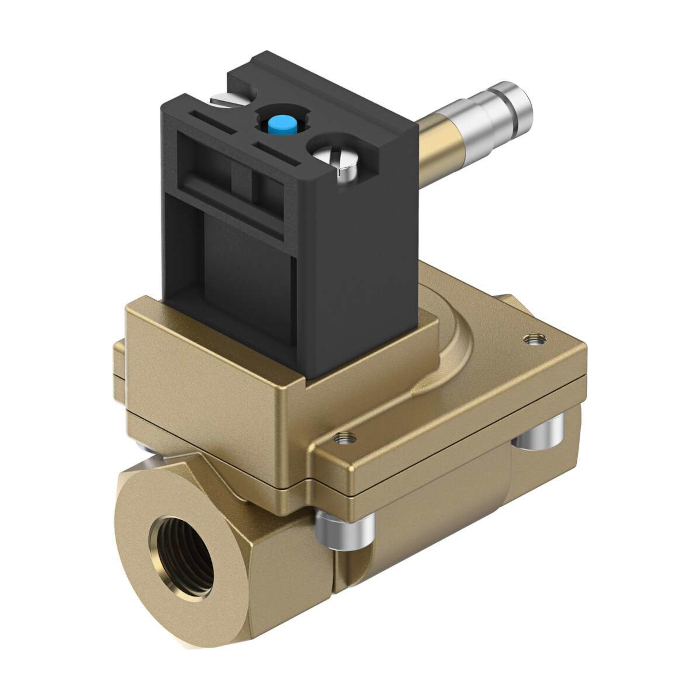

Válvula Solenoide MN1H-2-1/2-MS

Válvula Solenoide MN1H-2-1/2-MS

PDF – Ficha técnica do produto

Estrutura

Válvula do diafragma

Tipo de acionamento

elétrico

Tipo de vedação

mole

Posição de instalação

Indiferente

Tipo de fixação

Válvulas reguladoras de fluxo inline

Conexão de montagem

G1/2

Conexão elétrica

Formato A

Conector macho

conforme DIN EN 175301-803

formato quadrado

Diâmetro nominal

13 mm

Função de válvula

2/2 vias fechada monoestável

Acionamento manual auxiliar

com acessórios com trava

sem trava

Sentido da vazão

Não reversível

Meio

Ar comprimido filtrado, grau de filtragem 200 µm

Função do escape

Não estrangulável

Valores característicos da bobina eletromagnética

110 V CA: 50 Hz, potência de arranque de 5,0 VA, potência de retenção de 3,7 VA

110 V CA: 60 Hz, potência de tração de 5,0 VA, capacidade de retenção de 3,7 VA

230 V CA: 50 Hz, potência de arranque de 5,0 VA, potência de retenção de 3,7 VA

230 V CA: 60 Hz, potência de arranque de 5,0 VA, potência de retenção de 3,7 VA

24 V CC: 2,5 W

Tipo de retorno

Mola pneumática

Tipo de comando

Servopilotado

Símbolo

00991399

Pressão média

0.5 bar … 10 bar

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Temperatura do meio

-10 °C … 60 °C

Temperatura ambiente

-10 °C … 60 °C

Vazão nominal padrão

3100 l/min

Tempo de acionamento ligado

30 ms

Tempo de comutação desligado

100 ms

Material corpo

Latão

Material dos parafusos

aço inoxidável de alta liga

Número do material do parafuso

1.4301

Peso do produto

400 g

Grau de proteção

IP65

com conector fêmea
