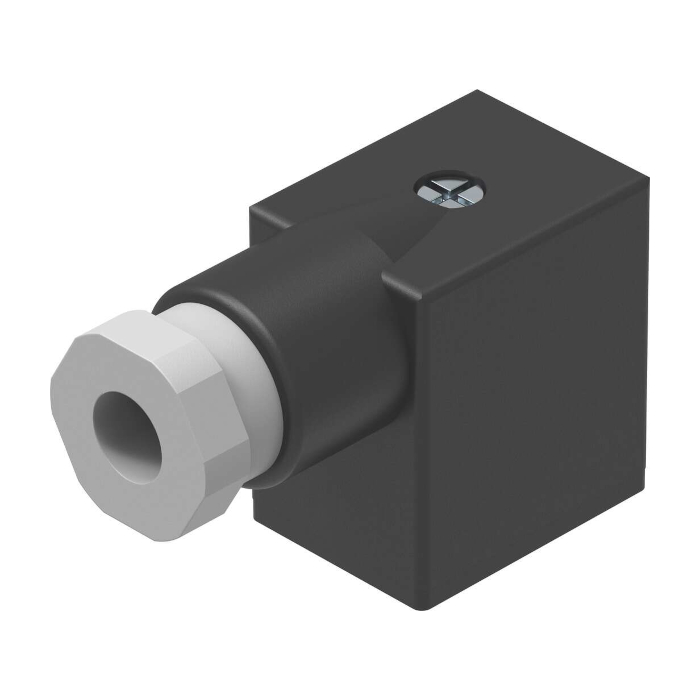

Conector Fêmea MSSD-F

Conector Fêmea MSSD-F

PDF – Ficha técnica do produto

Tipo de fixação

Em válvula solenoide com parafuso central M3

Saída de cabo

Angular

Observação sobre saída de cabo

viável a 180°

Posição de instalação

Indiferente

Peso do produto

17 g

Conexão elétrica

3 pinos

Soquete angular

Formato retangular MSF

Conexão elétrica 1, tipo de construção

angular

Conexão elétrica 1, tipo de conexão

Soquete

Conexão elétrica 1, saída do cabo

angular

Conexão elétrica 1, número de pinos/fios

3

Conexão elétrica 1, diagrama de conexões

00995628

Conexão elétrica 2

Terminal aparafusado

Amplitude de tensão de funcionamento CC

0 V … 250 V

Intervalo da tensão de serviço CA

0 V … 250 V

Intensidade de corrente a 40°C

16 A

Conexão do cabo de terra

disponível

Cabo de conexão

Pg9

Diâmetro do cabo

6 mm … 8 mm

Seção transversal de condutor

1.5 mm²

Grau de proteção

IP65

Observação sobre o grau de proteção

No estado montado

Temperatura ambiente

-25 °C … 90 °C

Marca CE (ver declaração de conformidade)

Conforme diretriz de baixa tensão da EU em conformidade diretiva UE-RoHS

Marca UKCA (ver declaração de conformidade)

de acordo com a normativa do Reino Unido para o material elétrico

De acordo com as especificações da RoHS do Reino Unido

Conformidade LABS

VDMA24364-B2-L

Material corpo

Plástico

Cor corpo

preto

Material vedações

NBR
