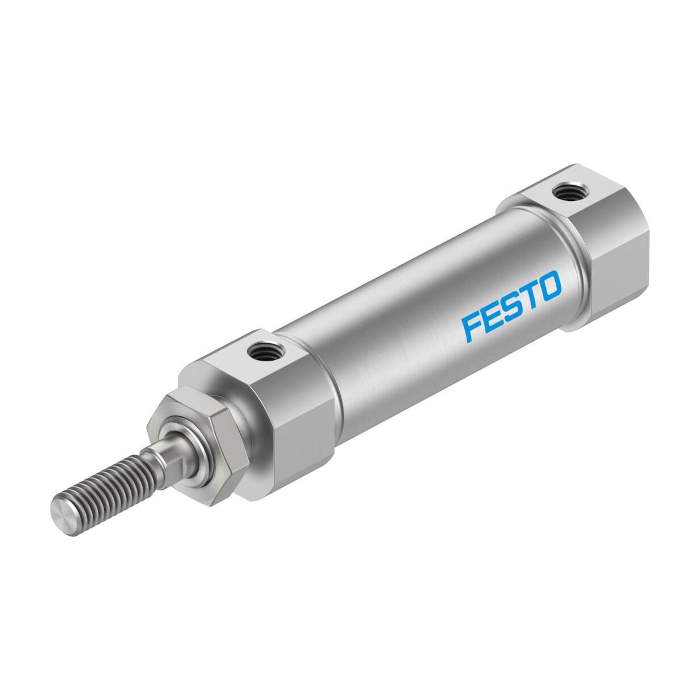

Cilindro Redondo DSNU-S-16-15-P-A

Cilindro Redondo DSNU-S-16-15-P-A

PDF – Ficha técnica do produto

Curso

15 mm

Diâmetro do êmbolo

16 mm

Terminação da haste

M6

Amortecimento

anéis/placas de amortecimento elásticos em ambos os lados

Posição de instalação

Indiferente

Estrutura

Pistão

Biela

Tambor do cilindro

Detecção de posição

para o sensor de proximidade

Símbolo

00991217

Pressão operacional

0.08 MPa … 1 MPa

Pressão operacional

0.8 bar … 10 bar

Funcionamento

de dupla ação

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle

Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Classe de resistência à corrosão KBK

2 – resistência moderada à corrosão

Conformidade LABS

VDMA24364-B2-L

Categoria para sala limpa

Classe 6, conforme ISO 14644-1

Temperatura ambiente

-20 °C … 80 °C

Força teórica a 6 bar, retorno

103.7 N

Força teórica a 6 bar, avanço

120.6 N

Cargas móveis com curso de 0 mm

23 g

Suplemento de massa movida por curso de 10 mm

2 g

Peso básico com curso de 0 mm

89.9 g

Suplemento de peso por curso de 10 mm

4.6 g

Tipo de fixação

Com acessórios

Conexão pneumática

M5

Indicação sobre os materiais

Conformidade RoHS

Material da tampa

Liga de alumínio anodizado forjada

Material vedações

TPE-U(PU)

Material da haste

Aço inoxidável de alta liga

Material da camisa do atuador

aço inoxidável de alta liga
