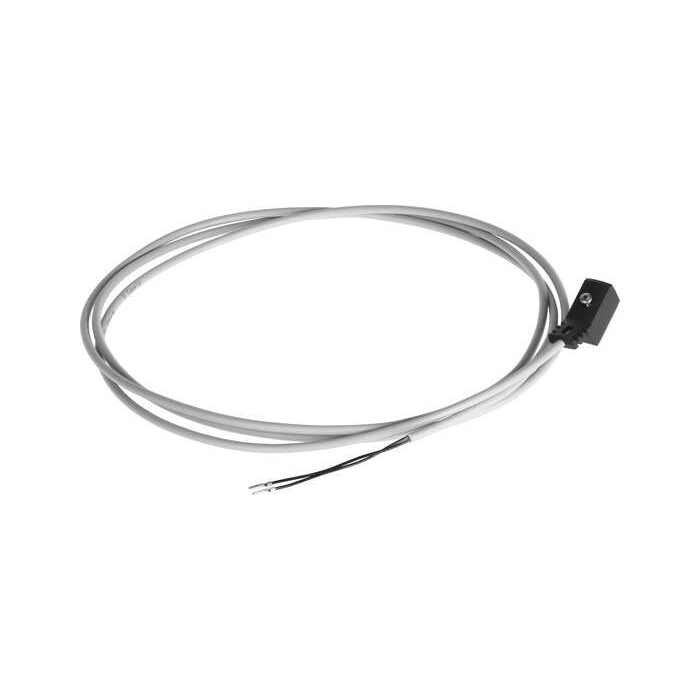

Cabo de conexão NEBV-Z4WA2L-P-E-2.5-N-LE2-S1
R$ 192,25
8047671
Disponível por encomenda
Simulação de frete
Descrição
Cabo de conexão NEBV-Z4WA2L-P-E-2.5-N-LE2-S1
PDF – Ficha técnica do produto
- Indicação de estado do sinal
- LED amarelo
- Funções adicionais
- Circuito de proteção
- Identificação do cabo
- sem suporte de placa
- Frequência de conexão
- 50
- Peso do produto
- 50 g
- Conexão elétrica 1, função
- Lado dos dispositivos de campo
- Conexão elétrica 1, tipo de construção
- angular
- Conexão elétrica 1, tipo de conexão
- Soquete
- Conexão elétrica 1, saída do cabo
- angular
- Conexão elétrica 1, tecnologia de conexão
- Diagrama de conexão ZC, parafuso métrico
- Conexão elétrica 1, número de pinos/fios
- 2
- Conexão elétrica 1, pinos/fios ocupados
- 2
- Conexão elétrica 1, tipo de fixação
- na válvula solenoide com parafuso central M2
- Conexão elétrica 1, diagrama de conexões
- 00995625
- Conexão elétrica 2, função
- Lado do controlador
- Conexão elétrica 2, tipo de conexão
- Cabo
- Conexão elétrica 2, técnica de conexão
- Sem conector
- Conexão elétrica 2, número de pinos/fios
- 2
- Conexão elétrica 2, pinos/fios ocupados
- 2
- Amplitude de tensão de funcionamento CC
- 20,4 V …
26,4 V
- Tensão nominal de trabalho CC
- 24 V
- Resistência à tensão de choque
- 2,4 kV
- Proteção contra inversão de polaridade
- Bipolar
- Conexão do cabo de terra
- não disponível
- Comprimento do cabo
- 2,5 m
- Propriedade de cabo
- Próprio para esteiras porta cabos
- Condições de teste cabo
- Condições de teste sob consulta
- Raio de curvatura, instalação móvel dos cabos
- ≥ 29 mm
- Diâmetro do cabo
- 2,9 mm
- Tolerância do diâmetro do cabo
- ± 0,1 mm
- Estrutura do cabo
- 2 x 0,14 mm²
- Seção transversal de condutor
- 0,14 mm²
- Grau de proteção
- IP65
- Observação sobre o grau de proteção
- No estado montado
- Temperatura ambiente
- -10 °C …
50 °C
- Marca CE (ver declaração de conformidade)
- em conformidade diretiva UE-RoHS
- Indicação sobre os materiais
- Conformidade RoHS
- Grau de poluição
- 3
- Classe de resistência à corrosão KBK
- 3 – high corrosion stress
- Material da capa do cabo
- TPE-U(PUR)
- Cor da capa do cabo
- Cinza
- Material corpo
- TPE-U(PU)
- Cor corpo
- preto
- Material dos parafusos
- Aço inoxidável
- Material dos pinos de contato
- Liga de cobre estanhado
- Material do isolamento
- PP
Informação adicional
| Peso | 34294 g |
|---|---|
| Dimensões | 24 × 16 × 4 cm |
